SBF800A低濃度煙塵在線監測系統是國內首個針對高濕、低濃度煙塵監測，通過環保認證的抽取加熱式煙塵系統，由上海北分儀器技術開發有限責任公司配套德國DURAG粉塵儀，專門用于測量高濕環境中低濃度粉塵的設備，采用稀釋加熱抽取煙氣的方式，迅速將濕煙氣加熱成干煙氣配以激光散射粉塵儀進行粉塵監測，測量精度高，維護量小。為了SBF800A煙塵系統能滿足客戶要求并得到環保認可，DURAG不僅依據歐洲、北美標準，上海北分也依照我們國內的環保標準做了相應改進，國內已通過了國內環保認證檢測的高濕、低濃度煙塵儀。
測量原理
濕煙氣煙塵測量需要先將濕煙氣烘干成干煙氣后用光學散射原理進行測量，我們采用的是稀釋抽取加熱的方式將濕煙氣轉變成干煙氣。

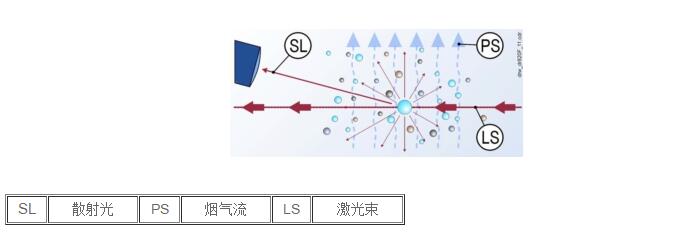

SBF800A煙塵系統的光學傳感器為DURAG D-R 800F，為前散射原理測量煙塵濃度。D-R 800F激光二極管的集成在SBF 800A煙塵系統的測量單元上，調制光穿透測量筒，塵埃粒子的光散射主要是分散，因此接收透鏡是定位在D-R800F測量探桿上，散射光的強度與粉塵濃度成比例，因此灰塵越多，所產生的散射光越強。激光束打在塵埃上，產生散射光，散射光通過接收透鏡及其光纖傳遞到光敏二極管上進行光電轉換，光敏二極管產生電流信號，該電流信號由微處理器進行處理，轉換成粉塵測量信號。
系統組成
SBF800A低濃度煙塵在線監測系統主要有樣氣采樣器、樣氣稀釋裝置、DR-800A低濃度煙塵測量單元、測量控制單元、反吹裝置等組成。這些裝置分別負責樣氣的采集、按控制單元的設置比例稀釋樣氣濃度、測量稀釋過的樣氣中煙塵濃度、控制各個裝置的工作、執行反吹工作。
系統有1個射流風機和1個稀釋風機，系統上電后設備的加熱模塊開始加熱，對整個系統流程中的管路進行加熱，包括探桿、測量單元，稀釋風也被加熱。由于剛上電加熱溫度未達到取樣的溫度，射流風機產生風先對取樣探管進行吹掃，系統監測到加熱溫度已達到設定溫度后（系統加熱溫度＞140℃）閥門切換，進入到煙氣采樣狀態，射流泵產生的負壓將樣氣吸入采樣探桿，同時加熱的稀釋風在探桿前端與采樣煙氣迅速混合被加熱至干煙氣，進入到后續的加熱管路，最后到D-R 800A測量單元進行粉塵濃度的測量。系統在取樣的同時監測著過程管路中的壓力、溫度保證系統的測量準確及穩定性。
系統達到設定溫度后系統正常取樣，設定好固定的稀釋比，同時由于射流泵轉速穩定，系統能夠恒定對煙氣進行采樣分析。

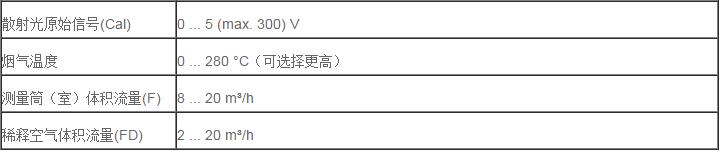

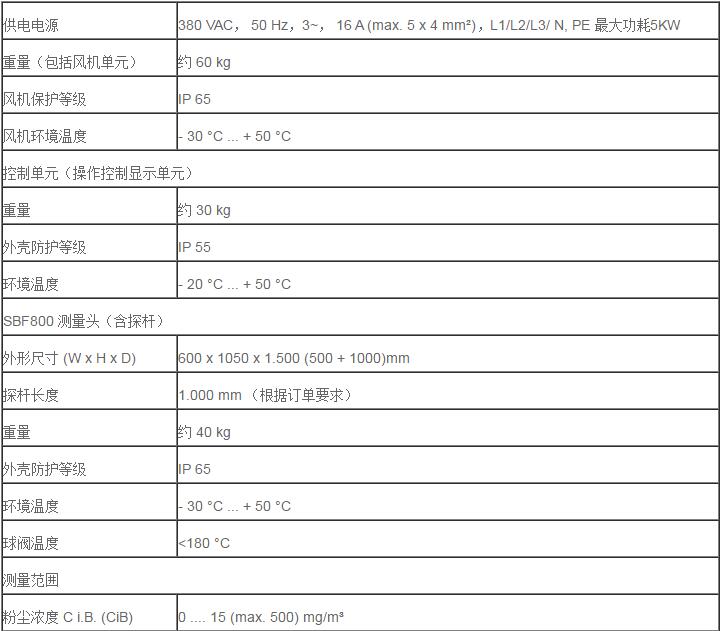

技術參數
性能特點
*稀釋空氣能立即在取樣點降低 30-70%的相對濕度，從而能適應更高濕度環境
*稀釋能減少抽取的內部含塵量達到減少維護量
*不同的稀釋比能被檢測和補償
*自動零點和量程檢查, 自動清污校準光學鏡面
*現場直接進行設置參數 ,無需PC
*自動吹掃，減少維護量
現場安裝如下圖：
與其它濕煙氣粉塵儀的比較
由于濕煙氣中的粉塵無法直接采用干法粉塵儀進行測量，也只有為數不多的廠商有濕煙氣粉塵儀，且采用在煙道上開孔直接抽取煙氣烘干后進行測量，采用這種直接抽取烘干的方式，設備測量池及管路特別容易堵塞，且對工況流速、壓力、濕度的要較高，滿足工況的范圍有限，而我們正是發現了常規濕煙氣粉塵儀只加熱抽取的缺點，所以SBF800A濕煙氣粉塵儀采用稀釋加熱抽取的采樣方式，這種采樣方式能很好的控制采樣流量，減少不必要的粉塵吸入量，而且采樣探頭、稀釋風、采樣管路全稱高溫加熱，迅速烘干濕煙氣使采樣的樣氣進入測量池分析粉塵含量；同時SBF800A將烘干后的樣氣采用散射原理進行粉塵測量，散射原理能進行小量程測量，測量精度高，對于零點幾個mg/m3的粉塵也能進行測量。

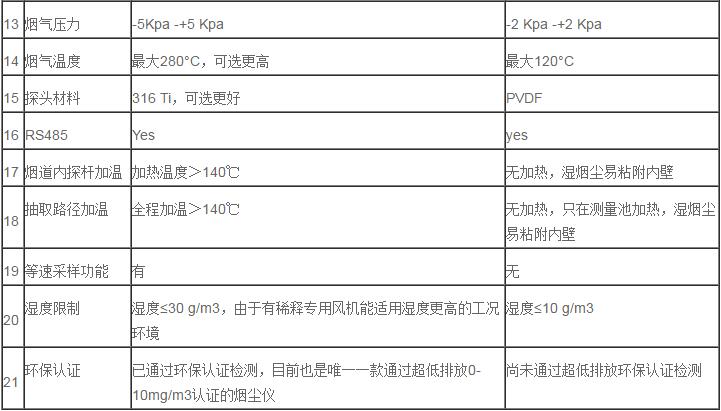

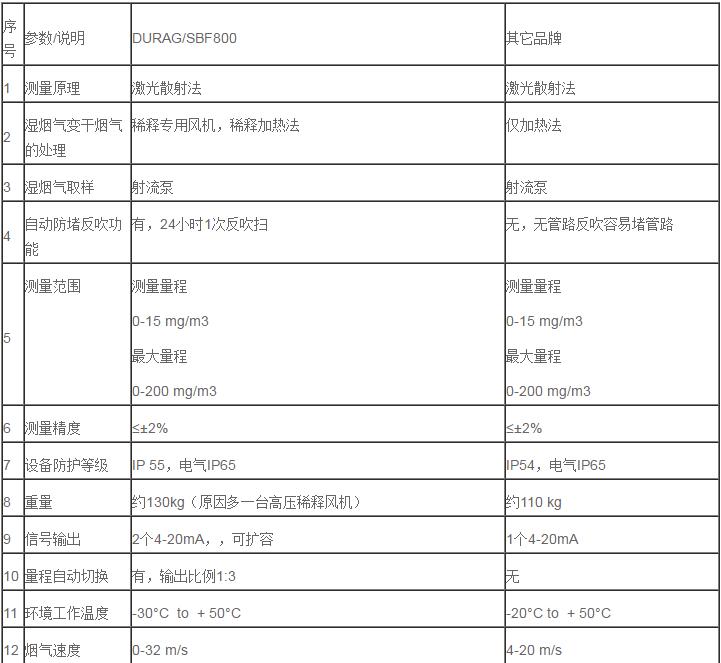

濕煙氣粉塵儀比較
